Імпульсний Блок Живлення

Імпульсний Блок живлення для світлодіодної стрічки 5V, 12V та 24V

Для будь-якого світлодіода та стрічки потрібен стабілізатор напруги.

Особливість світлодіодної продукції полягає в тому, що працювати від мережі 220В вона не здатна і саме тому будь-який світлодіодний прилад потребує блоку живлення . Найчастіше це блок живлення 12V, але часом трапляються й освітлювальні прилади, яким потрібні для ефективної роботи потужніші джерела живлення. У продажу можна зустріти блок живлення для світлодіодної стрічки, для світильника або навіть окремих світлодіодних модулів. Як правило, це саме блок живлення 12V та 24V

Крім подачі необхідної напруги служить також для стабілізації цієї самої напруги, що дуже важливо для збільшення терміну служби світлодіодної продукції . Так як електричні мережі в нашій країні працюють дуже нестабільно і часто можна зустріти перепади напруги, саме блок живлення для LED стрічки бере на себе всі перепади та вирівнюючи напругу, що подає на стрічку виключно стабілізований струм. Так як будь-який світлодіод дуже чутливий до коливань напруги і досить просто виводиться з ладу при найменших стрибках, важливо купити джерело живлення для світлодіодного освітлення максимально надійне і перевірене.

Головна їхня перевага — високий ККД за низької вартості схемотехнічних компонентів . Світлодіоди - Led Стрічка на відміну від ламп розжарювання та люмінесцентних можна живити тільки стабілізованою напругою. Вони взагалі дуже чутливі до харчування. Стрибки напруги не є небезпечними для люмінесцентної лампи (у більшості випадків вона живиться через простий дросель) запросто виведуть світлодіод з ладу. Звідси дуже високі вимоги до блоків живлення. Їх потрібно знати для правильного вибору.

Як зробити Розрахунок блоку живлення для світлодіодної стрічки?

Підбір але ведеться трьома параметрами:

  • потужність;
  • вихідна напруга;
  • форм-фактор виконання.

Спершу Нам необхідно з'ясувати, яку потужність споживає один метр Світлодіодної стрічки. Чому дорівнює потужність одного метра стрічки, ви можете подивитись у цій таблиці:

Тип світлодіоду

Діодів на 1 метрі

Потужність

SMD 3528

60

4,8 Вт

SMD 3528

120

7,2 Вт

SMD 3528

240

16 Вт

SMD 5050

30

7,2 Вт

SMD 5050

60

14 Вт

SMD 5050

120

25 Вт

Наприклад: Потужність одного метра стрічки – 7,2 вата. Всього 10 метрів (дві бобіні за 5 метрів). Множимо 10 метрів на 7,2 ват, отримуємо 72 ват. Це потужність, яку споживає стрічка.

Важливий момент! Блок живлення обов'язково повинен мати запас потужності 20-30%. Інакше він швидко згорить від перевантаження. Відповідно, 72 ват плюс 30%, виходить 93,4 ват.


Як підключити блок живлення та управління? позначення на блоці

L і N   -   Роз'єми для проводів з розетки 220V (який L ,який N ролі не грає )
_ або плюса на стрічці, V до V контролера або мінуса на стрічці)Незрозумілий знак між L і N і V + і V

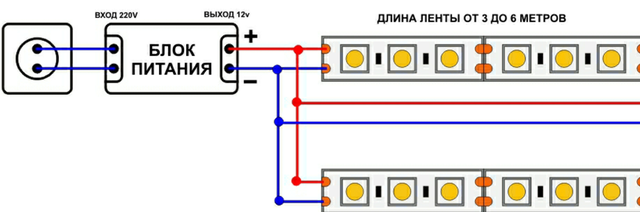

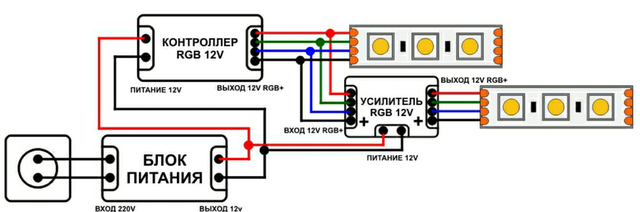

Схеми підключення світлодіодної стрічки

Переваги імпульсних блоків живлення

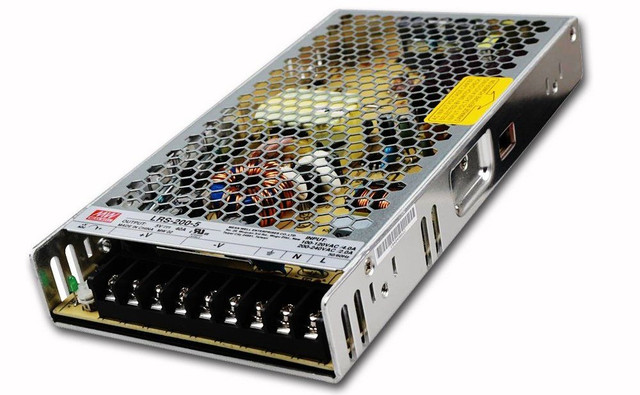

Meen Well

Імпульсна схема працює за таким же принципом, що і звичайна трансформаторна, тільки мережеві 50 гц змінного струму попередньо збільшуються генератором десь у 2 тис разів. Це дає можливість застосувати дуже дешеві та компактні трансформатори для світлодіодів. Трансформатор розміром з дві сірникових коробки забезпечить потужність близько 50 Вт. Звичайно в блоці живлення повно і інших компонентів, тому загальні габарити значно більші, але виграш у вартості дорогого мідного трансформатора все одно дуже значний.

Інша особливість — стабілізація . Просто підключити світлодіод на вихід трансформатора не можна. Потрібно використовувати стабілізатор. Тут взагалі тільки один імпульсний варіант без альтернатив, оскільки параметричні аналогові стабілізатори володіють дуже низьким КПД,

Порівняно з трансформаторними блоками живлення імпульсні мають у 10 і 100 разів меншу вартість у перерахунку на 1 Вт потужності.


Варіанти імпульсних блоків живлення для світлодіодів

Імпульсні джерела живлення від різних виробників мають майже однакове схемотехнічне рішення. Пов'язано це з тим, що десятиліттями відбирається найкраща, сама економічна схема. Використовуються спеціалізовані мікросхеми, діодні складання та інші компоненти, що дозволяють значно знизити вартість. Сетовий вхід 220 обов'язково захищається варисторами, що багаторазово підвищує термін служби. По вихідній напрузі передбачено чотири стандарти: 5, 9, 12 та 24 вольт. З них популярні 12 та 24 вольт. Рівні 5 та 9 використовують рідко.

Форм-фактори:

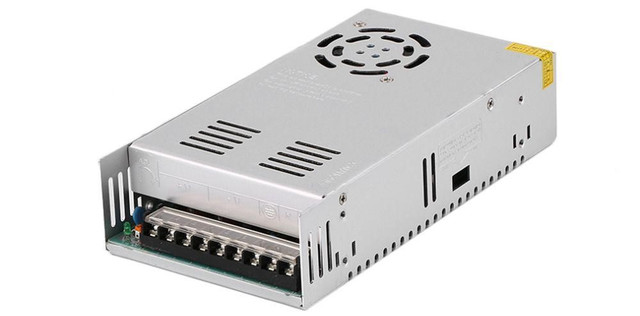

  • негерметичний блок у перфорованому корпусі;

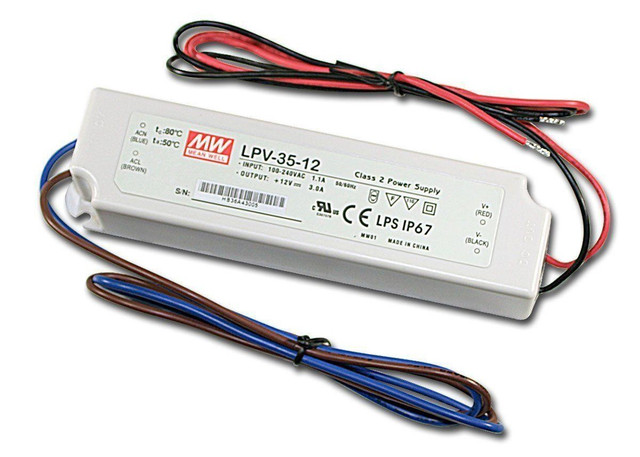

  • герметичний корпус для зовнішньої установки;
  • форм-фактор зарядного пристрою (корпус-вилка).

Джерела живлення для світлодіодів у корпусі «вилка» (як у мобільного зарядника) дуже зручні для будь-яких портативних пристроїв: LED настільні лампи, прожектори, спеціалізовані освітлювачі. Вихідний струм у них зазвичай не перевищує 2 А, що відповідає близько 25 Вт потужності. Для стрічок LED зручний перфорований негерметичний корпус. Головне перевага — гарне тепловідведення, відмінна надійність і низька ціна. У перерахунку на 1 Вт потужності вона нижче, ніж у всіх інших форм-факторів. Перфорований металевий корпус настільки вдалий рішення, що воно застосовується в промислових блоках живлення на будь-який діапазон потужності.

Герметичні корпуси встановлюються на відкритому повітрі на вулиці. Їх основна сфера застосування — рекламні LED конструкції та фасадна підсвітка. Вдома їх застосовувати не слід.

Особливості джерел живлення

Будь світлодіод вимагає стабілізатора. Трансформатори для світлодіодів (навіть високочастотні імпульсні) використовувати просто так не можна. Імпульсний стабілізатор дозволяє отримати максимально високий КПД. Він має досить складну схему, в якій акцент зроблено на захист від мережевої напруги. У будь-якому блоці живлення, навіть самому бюджетному немає прямої гальванічної зв'язку вихідної низьковольтної ланцюга з мережею 220 вольт. Це робить їх безпечними пристроями. Є лише трансформаторна зв'язок через надійну ізоляцію між обмотками. За рівнем захисту від напруги імпульсні джерела випереджають трансформаторні.
