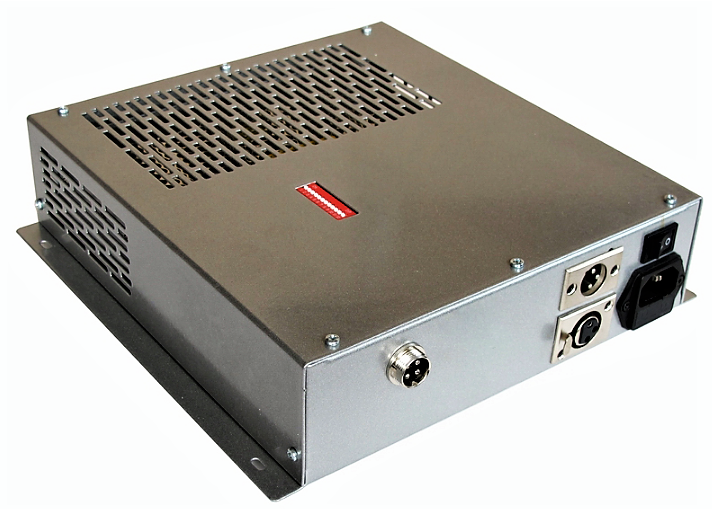

Блок керування чотириколірними RGB-світинками DriverBox-4-01-100W

Блок керування чотириколірним Вуличним фасадним Led-освітленням

блок керування чотириколірними світлодіодними світильниками, кількість драйверів — 1, потужність 65 W.

Блоки керування DriverBox-4 використовуються для керування яскравістю й кольором світлодіодних джерел світла на базі 3W світлодіодів (700ма) і призначений для створення простих і складних світлових ефектів.

• DriverBox-4 — це серія багатоканальних блоків керування, спеціально розроблених для керування чотириколірними світильниками та модулями прямого ввімкнення, на базі 3W світлодіодів, з струмом 700ма.
• DriverBox призначений для роботи в складі керованих світлотехнічних систем, що використовують інтерфейс DMX-512, так і автономно за вшитими програмами.
• DriverBox-4 виконує функції багатоканального керованого стабілізованого джерела постійного струму для напівпровідникових джерел світла.
• Залежно від моделі, DriverBox може містити від 1 до 12 незалежно адресованих DMX триканальних драйверів.

DMX драйвер може працювати в трьох режимах:

• DMX512 — керування блоком за протоколом DMX512.
• Dmx адреса встановлюється для кожного драйвера окремо за допомогою DIP перемикача.
• Як приватний випадок, DMX драйвери можуть мати однакові DMX-джерела, відповідно працюватимуть синхронно.

MASTER — автономна робота драйвера за внутрішніми програмами з обраною швидкістю. У DriverBox-4 тільки один DMX драйвер може працювати в режимі MASTER, інші в режимі SLAVE.
У режимі MASTER-SLAVE можна під'єднати разом кілька блоків керування DriverBox-4.
Блоки керування необхідно з'єднати між собою мережею DMX512.
З обов'язковим використанням DMX512 термінаторів.

SLAVE повне повторення MASTERа.

Принцип роботи

На відміну від конкретної моделі, DriverBox-4 складається з імпульсного блока живлення й від 1 до 12 незалежних триканальних DMX драйверів.
Імпульсний блок живлення (БЖ) призначений для перетворення змінної напруги мережі 220 V на постійну напругу 24V для живлення DMX драйверів. Потужність БЖ залежить від конкретної моделі DriverBox.

Драйвер — це триканальний струмовий LED-димер (dimmer), керований за протоколом DMX512. Драйвер — це спеціалізований закінчений пристрій, що складається з мікроконтролера та трьох керованих стабілізаторів постійного струму.

РЕКОМЕНДАЦІЇ З ВИБОРУ МОДЕЛІ БЛОКА КЕРУВАННЯ

Під час вибору конкретної моделі DriverBox треба особливу увагу приділити таким чинникам:

• кількість каналів керування (драйверів),
• потужність вбудованого блока живлення.
• Потужність вбудованого блока живлення.

Потужність блока живлення визначає максимальну кількість під'єднаних світильників до DriverBox.
Грубо, мінімальну потужність DriverBox можна розрахувати, помножени сумарну потужність усіх світлодіодів (світильників) на 1.3
Найбільш часто допущені помилки з вибором моделі блока керування виникають через неправильне оцінювання загальної споживаної потужності системи.
У разі недостатньої потужності БЖ відбувається мимовільне вимкнення DriverBox, перегрівання, мерехтіння.

Найбільш небезпечна помилка — під'єднання недостатньої кількості світлодіодів на один LED канал. Зменшення цієї кількості може призвести до виходу з ладу всіх під'єднуваних світильників.



Технічні характеристики:

Параметри	Значення
Кількість LED драйверів	1
Потужність БЖ	100 W
Габарити ДхШхВ	250 мм х 250 мм х 70 мм
Вага нетто	1,8 кг
Вхідна напруга.	176 ~ 264VAC
Режим роботи	DMX512, Master / Slave
Протокол керування	DMX512 (1990)
DMX каналов	4 на один драйвер
Установка DMX адреса	DIP-перемикач
Принцип керування яскравістю	ШІМ (PWM)
Вихідний струм каналу	700 мА
MAX вих. напряж.	23V
Колір корпусу	сріблястий
Тип охолодження	конвекційна
Темпер. довкілля	0С˚ до +35С˚
Відносна вологість	10% ~ 80% (без конденсації)
Ступінь захисту	IP20
Вихідний роз'єм на світильники	MIC344
DMX512 роз'єм	XLR-3 male, XLR-3 female
