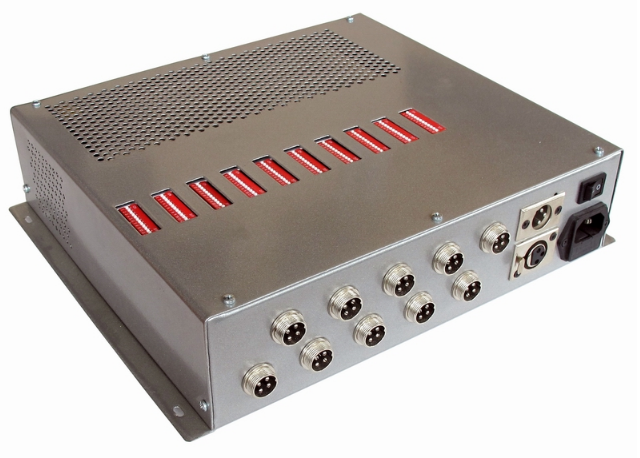

Блок управління RGB світильниками DriverBox-3-10-600W

Блок керування Вуличним фасадним освітленням Led

блок керування світлодіодними світильниками, кількість драйверів - 10, потужність 600W

використовуються для управління яскравістю і кольором світлодіодних джерел світла на базі 3W світлодіодів (700ма) і призначений для створення простих і складних світлових ефектів.

DriverBox-3 це серія багатоканальних блоків управління, спеціально розроблених для управління триколірними світильниками і модулями прямого включення, на базі 3W світлодіодів, з струмом 700ма.

DriverBox призначений для роботи в складі керованих світлотехнічних систем, що використовують інтерфейс DMX-512 так і автономно з вшитим програмами.

DriverBox-3 виконує функції багатоканального керованого стабілізованого джерела постійного струму для напівпровідникових джерел світла.

Залежно від моделі, DriverBox може містити від 1 до 12 незалежно адресуються DMX трьохканальних драйверів.

DMX драйвер може працювати в трьох режимах:

• DMX512 – блоком управління по протоколу DMX512.
• Dmx адресу встановлюється для кожного драйвера за допомогою DIP перемикача.
• Як окремий випадок, DMX драйвера можуть мати однакові DMX адреси, відповідно будуть працювати синхронно.

MASTER – автономна робота драйвера з внутрішнім програмам з вибраною швидкістю. У DriverBox-3 тільки один DMX драйвер може працювати в режимі MASTER, інші в режимі SLAVE.
В режимі MASTER-SLAVE можна підключити разом декілька блоків управління DriverBox-3.
Блоки управління необхідно з'єднати між собою мережею DMX512.
З обов'язковим використанням DMX512 термінаторів.

SLAVE повне повторення MASTERа.

Принцип роботи

В незалежності від конкретної моделі, DriverBox-3 складається з імпульсного блоку живлення і від 1 до 12 незалежних трьохканальних DMX драйверів.
Імпульсний блок живлення (БЖ) призначений для перетворення змінної напруги мережі 220V в постійну напругу для живлення 24V DMX драйверів. Потужність БЖ залежить від конкретної моделі DriverBox.

Драйвер – це трьох канальний струмовий LED диммер (диммер), керований по протоколу DMX512. Драйвер це спеціалізоване закінчений пристрій, що складається з мікроконтролера і трьох керованих стабілізаторів постійного струму.

РЕКОМЕНДАЦІЇ ПО ВИБОРУ МОДЕЛІ БЛОКУ УПРАВЛІННЯ

При виборі конкретної моделі DriverBox слід особливу увагу приділити наступним факторам:

• кількість каналів управління (драйверів),
• потужність вбудованого блоку живлення.

Потужність вбудованого блоку живлення.

Потужність блоку живлення визначає максимальну кількість підключаються світильників до DriverBox.
Грубо, мінімальну потужність DriverBox можна розрахувати, помноживши сумарну потужність всіх світлодіодів (світильників) на 1.3
Найбільш часто допускаються помилки з вибором моделі блоку управління виникають із-за неправильної оцінки загальної споживаної потужності системи.
В разі недостатньої потужності БЖ відбувається мимовільне вимикання DriverBox, перегрів, мерехтіння.

Найбільш небезпечна помилка – підключення недостатньої кількості світлодіодів на один LED канал. Зменшення цієї кількості може призвести до виходу з ладу всіх підключаємих світильників.

Технічні характеристики:

Параметр	Значення
Кількість LED драйверів	10
Потужність БЖ	600 W
Габарити ДхШхВ	276 мм х 385 мм х 82 мм
Вага, нетто	4,6 кг
Вхідна напружений.	176 ~ 264VAC
Режим роботи	DMX512, Master / Slave
Протокол управління	DMX512 (1990)
DMX каналів	6 на один драйвер
Установка DMX адреси	DIP перемикач
Принцип керування яскравістю	ШІМ (PWM)
Вихідний струм каналу	700мА
Колірний діапазон	16,7 млн. кольорів (24 біти) (RGB mixing color)
MAX вих. напругою.	23V
Колір корпусу	сріблястий
Тип охолодження	конвекційне
Темпер. навколишнього середовища	0С до +35С
Відносна вологість	10%~80% (без конденсації)
Ступінь захисту	IP20
Вихідний роз'єм на світильники	MIC334
DMX512 роз'єм	XLR-3 male, XLR-3 female
