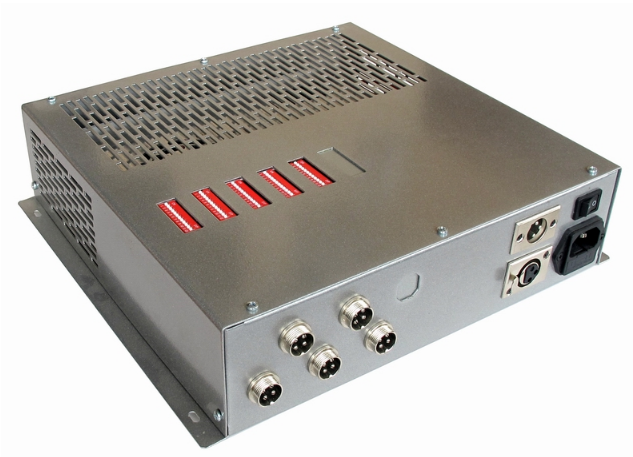

Блок управління RGB світильниками DriverBox-3-05-200W

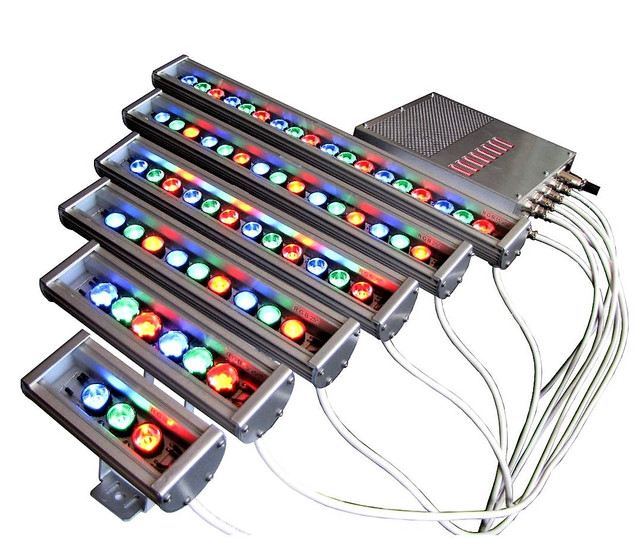

Блок керування Вуличним фасадним освітленням Led

блок керування світлодіодними світильниками, кількість драйверів - 5, потужність 200W

використовуються для управління яскравістю і кольором світлодіодних джерел світла на базі 3W світлодіодів (700ма) і призначений для створення простих і складних світлових ефектів.

DriverBox-3 це серія багатоканальних блоків управління, спеціально розроблених для управління триколірними світильниками і модулями прямого включення, на базі 3W світлодіодів, з струмом 700ма.

DriverBox призначений для роботи в складі керованих світлотехнічних систем, що використовують інтерфейс DMX512 так і автономно з вшитим програмами.

DriverBox-3 виконує функції багатоканального керованого стабілізованого джерела постійного струму для напівпровідникових джерел світла.

Залежно від моделі, DriverBox може містити від 1 до 12 незалежно адресуються DMX трьохканальних драйверів.

DMX драйвер може працювати в трьох режимах:

• DMX512 – блоком управління по протоколу DMX512.
• Dmx адресу встановлюється для кожного драйвера за допомогою DIP перемикача.
• Як окремий випадок, DMX драйвера можуть мати однакові DMX адреси, відповідно будуть працювати синхронно.

MASTER – автономна робота драйвера з внутрішнім програмам з вибраною швидкістю. У DriverBox-3 тільки один DMX драйвер може працювати в режимі MASTER, інші в режимі SLAVE.
В режимі MASTER-SLAVE можна підключити разом декілька блоків управління DriverBox-3.
Блоки управління необхідно з'єднати між собою мережею DMX512.
З обов'язковим використанням DMX512 термінаторів.

SLAVE повне повторення MASTERа.

Принцип роботи

В независимости от конкретной модели, DriverBox-3 состоит из импульсного блока питания и от 1 до 12 независимых трехканальных DMX драйверов.
Импульсный блок питания (БП) предназначен для преобразования переменного напряжения сети 220V в постоянное напряжение 24V для питания DMX драйверов. Мощность БП зависит от конкретной модели DriverBox.
Драйвер – это трех канальный токовый LED диммер (dimmer), управляемый по протоколу DMX512. Драйвер это специализированное законченное устройство, состоящее из микроконтроллера и трех управляемых стабилизаторов постоянного тока.

РЕКОМЕНДАЦІЇ ПО ВИБОРУ МОДЕЛІ БЛОКУ УПРАВЛІННЯ

При виборі конкретної моделі DriverBox слід особливу увагу приділити наступним факторам:

• кількість каналів управління (драйверів),
• потужність вбудованого блоку живлення.

Потужність вбудованого блоку живлення.

Мощность блока питания определяет максимальное количество подключаемых светильников к DriverBox.
Грубо, минимальную мощность DriverBox можно рассчитать, умножив суммарную мощность всех светодиодов (светильников) на 1.3
Наиболее часто допускаемые ошибки с выбором модели блока управления возникают из-за неправильной оценки общей потребляемой мощности системы.
В случае недостаточной мощности БП происходит самопроизвольное выключение DriverBox, перегрев, мерцание.

Наиболее опасная ошибка – подключение недостаточного количества светодиодов на один LED канал. Уменьшение этого количества может привести к выходу из строя всех подключаемых светильников.

Технические характеристики:

Параметр	Значение
Количество LED драйверов	5
Мощность БП	200 W
Габариты ДхШхВ	276 мм х 314 мм х 82 мм
Вес, нетто	2,7 кг
Входное напряжен.	176 ~ 264VAC
Режим работы	DMX512, Master / Slave
Протокол управления	DMX512 (1990)
DMX каналов	6 на один драйвер
Установка DMX адреса	DIP переключатель
Принцип управления яркостью	ШИМ (PWM)
Выходной ток канала	700мА
Цветовой диапазон	16,7 млн. цветов (24 бита) (RGB mixing color)
MAX вых. напряж.	23V
Цвет корпуса	серебристый
Тип охлаждения	конвекционное
Темпер. окружающей среды	0С˚ до +35С˚
Относительная влажность	10%~80% (без конденсации)
Степень защиты	IP20
Выходной разъем на светильники	MIC334
DMX512 разъем	XLR-3 male, XLR-3 female
