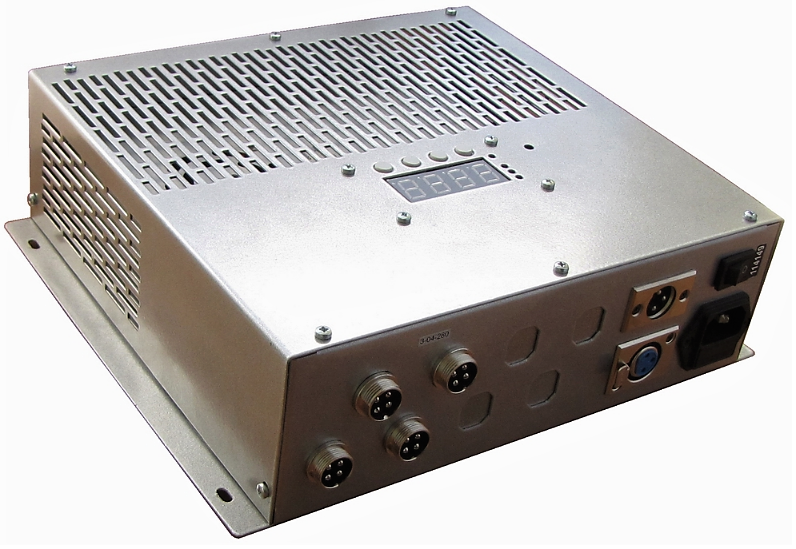

Блок управління RGB світильниками DriverBox-3-04-200W-LD

Блок керування Вуличним фасадним освітленням Led

блок керування світлодіодними світильниками, кількість драйверів - 4, потужність 200W.

використовуються для управління яскравістю і кольором світлодіодних джерел світла на базі 3W світлодіодів (700ма) і призначений для створення простих і складних світлових ефектів.

DriverBox-3 це серія багатоканальних блоків управління, спеціально розроблених для управління триколірними світильниками і модулями прямого включення, на базі 3W світлодіодів, з струмом 700ма.

DriverBox призначений для роботи в складі керованих світлотехнічних систем, що використовують інтерфейс DMX-512 так і автономно з вшитим програмами.

DriverBox-3 виконує функції багатоканального керованого стабілізованого джерела постійного струму для напівпровідникових джерел світла.

Залежно від моделі, DriverBox може містити від 1 до 12 незалежно адресуються DMX трьохканальних драйверів.

DMX драйвер може працювати в трьох режимах:

• DMX512 – блоком управління по протоколу DMX512.
• Як окремий випадок, DMX драйвера можуть мати однакові DMX адреси, відповідно будуть працювати синхронно.
• MASTER – автономна робота драйвера з внутрішнім програмам з вибраною швидкістю. У DriverBox-3 тільки один DMX драйвер може працювати в режимі MASTER, інші в режимі SLAVE.

В режимі MASTER-SLAVE можна підключити разом декілька блоків управління DriverBox-3.
Блоки управління необхідно з'єднати між собою мережею DMX512.
З обов'язковим використанням DMX512 термінаторів.

SLAVE повне повторення MASTERа.

Принцип роботи

В незалежності від конкретної моделі, DriverBox-3 складається з імпульсного блоку живлення і від 1 до 12 незалежних трьохканальних DMX драйверів.
Імпульсний блок живлення (БЖ) призначений для перетворення змінної напруги мережі 220V в постійну напругу для живлення 24V DMX драйверів. Потужність БЖ залежить від конкретної моделі DriverBox.
Драйвер – це трьох канальний струмовий LED диммер (диммер), керований по протоколу DMX512. Драйвер це спеціалізоване закінчений пристрій, що складається з мікроконтролера і трьох керованих стабілізаторів постійного струму.

РЕКОМЕНДАЦИИ ПО ВЫБОРУ МОДЕЛИ БЛОКА УПРАВЛЕНИЯ

При выборе конкретной модели DriverBox следует особое внимание уделить следующим факторам:

• количество каналов управления (драйверов),
• мощность встроенного блока питания.

Мощность встроенного блока питания.

Мощность блока питания определяет максимальное количество подключаемых светильников к DriverBox.
Грубо, минимальную мощность DriverBox можно рассчитать, умножив суммарную мощность всех светодиодов (светильников) на 1.3
Наиболее часто допускаемые ошибки с выбором модели блока управления возникают из-за неправильной оценки общей потребляемой мощности системы.
В случае недостаточной мощности БП происходит самопроизвольное выключение DriverBox, перегрев, мерцание.

Наиболее опасная ошибка – подключение недостаточного количества светодиодов на один LED канал. Уменьшение этого количества может привести к выходу из строя всех подключаемых светильников.

Технические характеристики:

Параметр	Значение
Количество LED драйверов	4
Мощность БП	200 W
Габариты ДхШхВ	242 мм х 256 мм х 86 мм
Вес, нетто	2,4 кг
Входное напряжен.	176 ~ 264VAC
Режим работы	DMX512, Master (Sound) / Slave
Протокол управления	DMX512 (1990)
DMX каналов	1,3,4,5 на один канал (конфигурируется)
Принцип управления яркостью	ШИМ (PWM)
Выходной ток канала	700мА
Цветовой диапазон	16,7 млн. цветов (24 бита) (RGB mixing color)
MAX вых. напряж.	23V
Цвет корпуса	серебристый
Тип охлаждения	конвекционное
Темпер. окружающей среды	0С˚ до +35С˚
Относительная влажность	10%~80% (без конденсации)
Степень защиты	IP20
Выходной разъем на светильники	MIC334 (4 pin, общий анод)
DMX512 разъем	XLR-3 male, XLR-3 female
Защита DMX512 линии	гальваническая развязка
