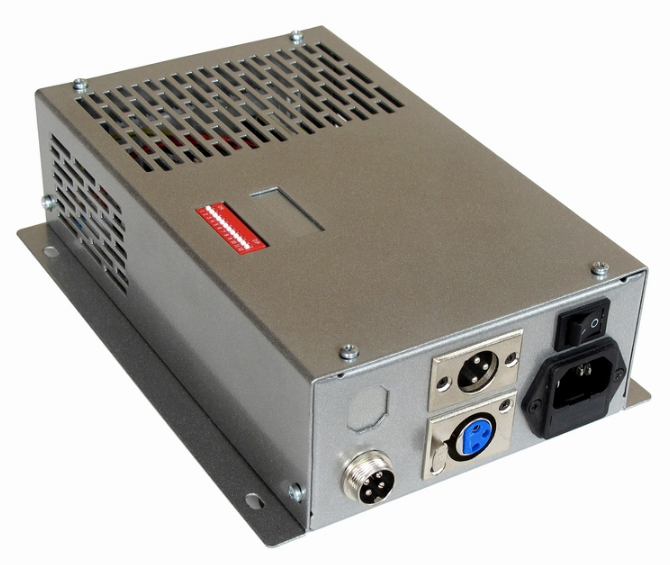

Блок управління RGB світильниками DriverBox-3-01-065W

Блок управління DriverBox-3-01-065W

Це блок керування світлодіодними світильниками, кількість драйверів - 1, потужність 65W.

Блоки управління DriverBox-3 використовуються для керування яскравістю і кольором світлодіодних джерел світла на базі 3W світлодіодів (700ма) і призначений для створення простих і складних світлових ефектів.

DriverBox-3 це серія багатоканальних блоків управління, спеціально розроблених для управління триколірними світильниками і модулями прямого включення, на базі 3W світлодіодів, з струмом 700ма.

DriverBox призначений для роботи в складі керованих світлотехнічних систем, що використовують інтерфейс DMX-512 так і автономно з вшитим програмами.

DriverBox-3 виконує функції багатоканального керованого стабілізованого джерела постійного струму для напівпровідникових джерел світла.

Залежно від моделі, DriverBox може містити від 1 до 12 незалежно адресуються DMX трьохканальних драйверів.

DMX драйвер може працювати в трьох режимах:

DMX512 – блоком управління по протоколу DMX512.

• Dmx адресу встановлюється для кожного драйвера за допомогою DIP перемикача.
• Як окремий випадок, DMX драйвера можуть мати однакові DMX адреси, відповідно будуть працювати синхронно.
• MASTER – автономна робота драйвера з внутрішнім програмам з вибраною швидкістю. У DriverBox-3 тільки один DMX драйвер може працювати в режимі MASTER, інші в режимі SLAVE.

В режимі MASTER-SLAVE можна підключити разом декілька блоків управління DriverBox-3.
Блоки управління необхідно з'єднати між собою мережею DMX512.
З обов'язковим використанням DMX512 термінаторів.

SLAVE повне повторення MASTERа.

Принцип роботи

В незалежності від конкретної моделі, DriverBox-3 складається з імпульсного блоку живлення і від 1 до 12 незалежних трьохканальних DMX драйверів.
Імпульсний блок живлення (БЖ) призначений для перетворення змінної напруги мережі 220V в постійну напругу для живлення 24V DMX драйверів. Потужність БЖ залежить від конкретної моделі DriverBox.
Драйвер – це трьох канальний струмовий LED диммер (диммер), керований по протоколу DMX512. Драйвер це спеціалізоване закінчений пристрій, що складається з мікроконтролера і трьох керованих стабілізаторів постійного струму.

РЕКОМЕНДАЦІЇ ПО ВИБОРУ МОДЕЛІ БЛОКУ УПРАВЛІННЯ

При виборі конкретної моделі DriverBox слід особливу увагу приділити наступним факторам:

• кількість каналів управління (драйверів),
• потужність вбудованого блоку живлення.

Потужність вбудованого блоку живлення.

Потужність блоку живлення визначає максимальну кількість підключаються світильників до DriverBox.
Грубо, мінімальну потужність DriverBox можна розрахувати, помноживши сумарну потужність всіх світлодіодів (світильників) на 1.3
Найбільш часто допускаються помилки з вибором моделі блоку управління виникають із-за неправильної оцінки загальної споживаної потужності системи.

В разі недостатньої потужності БЖ відбувається мимовільне вимикання DriverBox, перегрів, мерехтіння.

Наиболее опасная ошибка – подключение недостаточного количества светодиодов на один LED канал. Уменьшение этого количества может привести к выходу из строя всех подключаемых светильников.

Технические характеристики:

Параметр	Значение
Количество LED драйверов	1
Мощность БП	65W
Габариты ДхШхВ	225 мм х 160 мм х 70 мм
Вес, нетто	1,3 кг
Входное напряжен.	176 ~ 264VAC
Режим работы	DMX512, Master / Slave
Протокол управления	DMX512 (1990)
DMX каналов	6 (3) на один драйвер
Установка DMX адреса	DIP переключатель
Принцип управления яркостью	ШИМ (PWM)
Выходной ток канала	700мА
Цветовой диапазон	16,7 млн. цветов (24 бита) (RGB mixing color)
MAX вых. напряж.	23V
Цвет корпуса	серебристый
Тип охлаждения	конвекционное
Темпер. окружающей среды	-10С˚ до +40С˚
Относительная влажность	10%~80% (без конденсации)
Степень защиты	IP20
Выходной разъем на светильники	MIC334
DMX512 разъем	XLR-3 male, XLR-3 female
