Як вибрати і підключити блок живлення для LED стрічки? Схеми підключення, Управління
Як Самому Підключити Блок живлення для Світлодіодної стрічки, Управління? розрахунок потужності блоку живлення
L і N - Роз'єми для проводів з розетки 220V (який L , який N ролі не відіграє)
V- і V+ - Роз'єми 12V або 24V для проводів до стрічки або контролера або димера (підключайте відповідні маркування проводу, V+ до V+ контролера або плюсу на стрічці, V- до V- контролера або мінусу на стрічці)
Незрозумілий знак між L і N і V+ і V- це заземлення
Чому варто підключати світлодіодну стрічку з двох сторін?
Через втрати у провідниках стрічки підключати котушки один за одним призведе до втрати яскравості стрічки (загасання в кінці ланцюга) це призведе до перегріву доріжок стрічки на початку та загасання свічення в кінці стрічки.
Щоб уникнути цього підключати стрічку варто рівномірно з двох сторін (схема 1) на кожні 5 метрів . Це усуне ефект загасання світла – зробить рівномірне освітлення і збільшить термін служби стрічки.
Також потрібно пам'ятати про охолодження самої стрічки за допомогою алюмінієвого профілю він в рази продовжить термін служби led

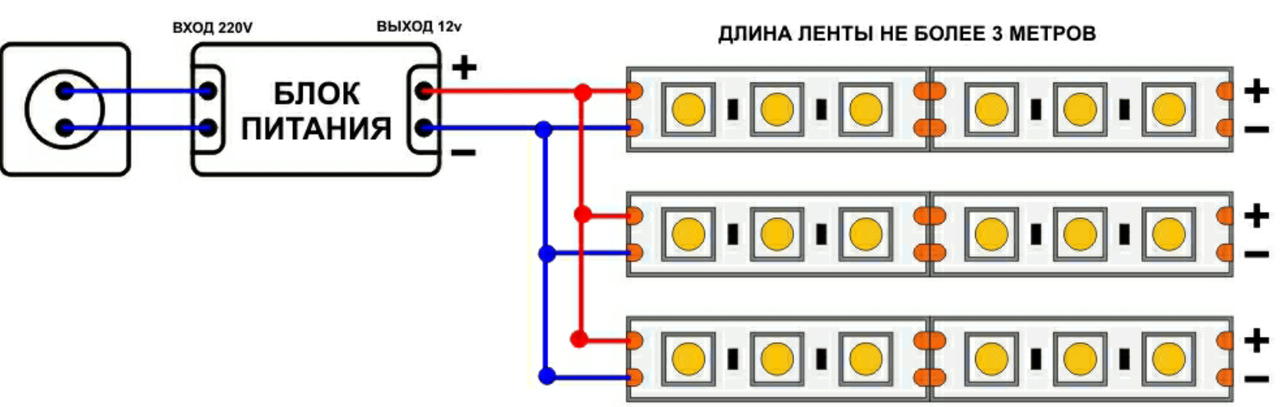

Схеми підключення світлодіодної стрічки
Як зробити розрахунок блока живлення для світлодіодної стрічки?
Підбір ведеться за трьома параметрами:
- потужність;
- вихідна напруга;
- форм-фактор виконання.
Нам необхідно з'ясувати, яку потужність споживає один метр світлодіодної стрічки. Чому дорівнює потужність одного метра стрічки, ви можете переглянути в цій таблиці:
Тип світлодіода |
Діодів на 1 метрі |
Потужність |
SMD 3528 |
60 |
4,8 Вт |
SMD 3528 |
120 |
7,2 Вт |
SMD 3528 |
240 |
16 Вт |
SMD 5050 |
30 |
7,2 Вт |
SMD 5050 |
60 |
14 Вт |
SMD 5050 |
120 |
25 Вт |
Наприклад: Потужність одного метра стрічки – 7,2 Ват. Усього 10 метрів (дві бобіни по 5 метрів). Помножуємо 10 метрів на 7,2 Ват, отримуємо 72 Ват. Це потужність, яку споживає стрічка.
Важливий момент! Блок живлення обов'язково повинен мати запас потужністю 20-30%. Інакше він швидко згорить від навантаження. Відповідно, 72 ВАТ плюс 30%, виходить 93,4 ВАТ.
Для чого потрібний Профіль для LED Стрічки з алюмінію
це потрібний аксесуар, який знайшов широке застосування. Його встановлюють для освітлення робочих поверхонь на кухні замість стельового або підлогового плінтуса, для освітлення вітрин, для створення оригінальних підвісних або накладних світильників. Область застосування практично безмежна. Також профіль відіграє велику роль для охолодження Led стрічки - що у свою чергу значно збільшує термін служби.
Бажаєте створити оригінальний дизайн?

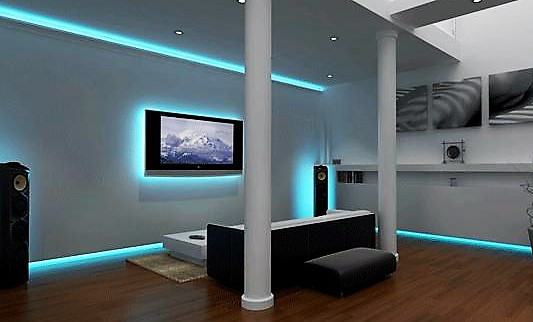

зробити це можна різними засобами, і освітлення відіграє не менш важливу роль, ніж вибір меблів або використання різних елементів декору та освітлення. Якщо ви хочете, щоб ваш будинок виглядав дійсно унікально та сучасно, потрібно купити світлодіодну стрічку для декоративного підсвічування та акцентування уваги на окремих інтер'єрних рішеннях.
Основні переваги світлодіодної стрічки
Даний вид освітлювального обладнання дуже швидко набув популярності через свої численні переваги. Насамперед вона споживає дуже мало електроенергії, але світить при цьому досить яскраво. Так, приблизно десять метрів LED стрічки споживають стільки ж енергії, скільки знадобиться одній традиційній лампочці розжарення. Її можна використовувати як для декоративного підсвічування, так і як основне джерело освітлення, правда, для цього вам необхідно буде купити світлодіодні стрічки з найбільшою яскравістю - з великими діодами 5050 або 5630
- оптимальне співвідношення ціна-якість - заплативши відносно невеликі гроші, ви зможете насолоджуватися її службою протягом кількох років;
- світлодіодні елементи не нагріваються під час роботи , відповідно їх можна встановлювати навіть з натяжними тканинними стелями;
- під час використання RGB-стрічок з контролером можна отримувати будь-які колірні відтінки та світлові ефекти.
Основне застосування світлодіодного освітлення:
Для інтер'єрного освітлення: IP20
|
Для підсвічування зовнішніх об'єктів: IP65-67
|
